GLW-100 微機控制光纜拉伸試驗機

1.用途：

GLW-100 微機控制光纜拉伸試驗機適用于測試光纜在規定拉伸負載 (通常是安裝期間允許的負載) 范圍內的拉伸性能，即測定光纜中光纖的衰減變化、光纖應變和 (或) 光纜的應變與拉伸負載的函數關系。

2.特點：

本設備采用計算機控制，伺服電機驅動，精密滾珠絲杠傳動加載，精密負荷傳感器信號測量。具有加載平穩，測量準確，控制響應迅速，控制方式多樣，能方便、準確地實現負荷、伸長的數字標定，具有滿載保護及位置保護等特點。

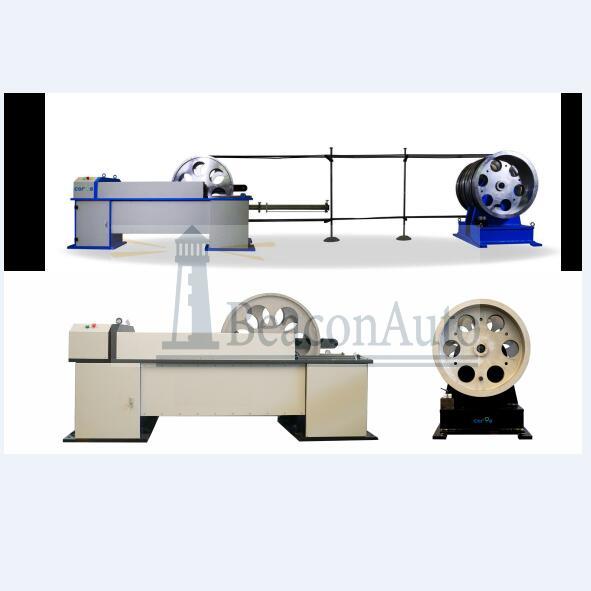

GLW-100 微機控制光纜拉伸試驗機1.jpg

3、GLW-100 微機控制光纜拉伸試驗機技術參數：

1)產品型號：GLW-100

2)最大試驗力：100kN

3)力測量范圍： (1%~100.%) F.S.

4)力分辨率： ±500000 碼，全程不分檔，分辨率不變力示值準確度： ±0.5%

5)力保持時間：不低于 3 小時，可任意設置

6)力保持時間：不低于 3 小時，可任意設置

7)力保載相對誤差： ±0.5%

8)變形測量標距：1000mm

9)變形測量范圍： (0~50) mm

10)變形分辨率：0.001mm

11)變形示值準確度： ±0.5%

12)位移顯示分辨率：0.001mm

13)位移控制分辨率：0.000015mm

14)位移示值準確度： ±0.5%

15)位移速率調節范圍： (0.01~500) mm/min ，任意設置

16)位移速率相對誤差： ±0.5%

17)拉伸空間：25m

18)有效拉伸行程：1000mm

19)可夾持光纜zui大直徑：30mm

20)卡盤直徑：900mm 或 600mm (或根據所測光纜試樣的直徑按相關標準確定，一般

不小于光纜試樣的直徑 30 倍)

21) 重量：3500kg

4.GLW-100 微機控制光纜拉伸試驗機產品配置：

1) 伺服驅動器、伺服電機：日本松下

2) 負荷傳感器：美國

3) 變形測量裝置：上海

4) 減速機：恒星減速機

5) 導輪組：自制

6) AEC- 1200 控制器：自制

7) 工控機：自制

5.GLW-100 微機控制光纜拉伸試驗機安裝要求：

1) 主機電源：單相，AC220V±10% ，50~60Hz ，2kW。

2) 計算機電源：單相，AC220V±10% ，50~60Hz ，0.5kW。

3) 安裝在穩固的基礎上，水平度≤0.2/ 1000 ，周圍留不小于 1 米的空間。

4) 環境溫度：25℃±10℃ ，濕度： ≤80%不結露。

5) 室內無振動、無腐蝕性介質。

標簽：GLW-100 微機控制光纜拉伸試驗機
